Besondere Eigenschaften

Technische Daten

CAN-Schnittstelle
Status-LED
Leistungsaufnahme, WoC+NML
Leistungsaufnahme, WoC

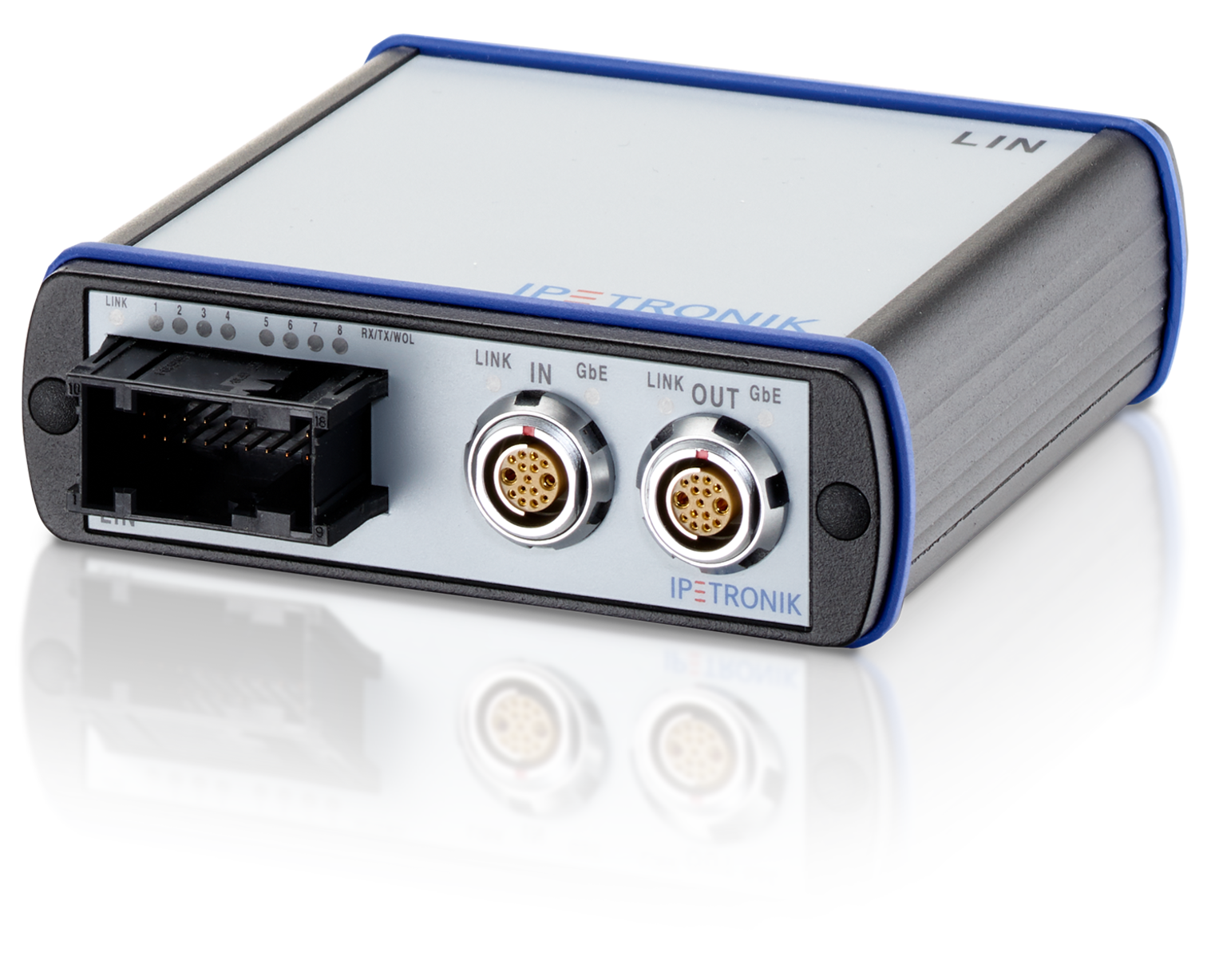

LIN Interface
LIN Eingänge	8
Eingangsbuchsen	1 Stecker 18-Pin (1379101-1)
Galvanisch getennt	Nein
Wake on LIN (WoL)	Ja
No Message Lost (NML)	Ja
Staus-LED	8 Rx/Tx for LIN inputs and WoL, 5 ETH link
Leistungsaufnahme, WoL+NML	1.6 W
DIO Interface
Status-LED
Schaltleistung Digital-Ausgang
Gerät
Eingänge
Spannungsversorgung	6 … 36 VDC
Schaltschwellen der Betriebsspannung	Ein 6 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch	2.5 W
Leistungsaufnahme, Standby	0.002 W
Arbeitstemperaturbereich	-40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich	-45 … 90 °C (-49 … 194 °F)
IP-Schutzart	IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Abmessungen	B109 mm x H35mm x T130 mm (4.29 in x 1.38 in x 5.12 in)
Gewicht	365 g (0.80 lb)
Konfigurations-Schnittstelle	Ethernet
Datenübertragungsrate	1 Gbit (IEEE 802.3)
Konfigurations-Software	IPEmotion
Status-LED
FlexRay-Schnittstelle
Leistungsaufnahme, WoFR+NML
Leistungsaufnahme, WoFR
Status-LED
Zubehör
Systemkabel	620-704 LOG ETH-IN Kabel Satellite, 666-531 FEATURE / ABK Kabel, 620-702 LOG GB-ETH LEMO 1B 14p Kabel Satellite, 620-708 ETH RJ45 Kabel CAN Satellite,PWR-Büschel/P
Eingangskabel	620-723 LIN-Satellit Kabel 8xCAN/LIN-SUBD9/P
