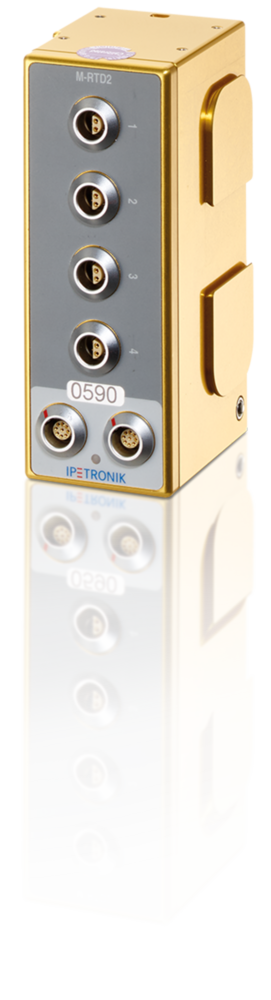

| Messeingang Hochvolt |
| * Sicherheitshinweise |
|
| Messeingang allg. Eigenschaften |
| AD-Wandler |
16 bit / SAR (successive approximation register) |
| Summenabtastrate |
400 Hz |
| Hardwarefilter (statisch) |
150 Hz, Butterworth (8-pole) |
| Softwarefilter-Typen |
Butterworth, Elliptic (8-Pol), Bessel |
| Softwarefilter (DSP einstellbar) |
6 / 7.5 / 9.96 / 15 / 30 / 39.96 min, 1 / 1.25 / 1.67 / 2.5 / 5.0 / 6.67 / 10 / 12.5 Hz |
| Messeingang Temperatur |
| Messbereich Temperatur |
RTD 100 / PT100 -50 … 450°C (-58 … 842 °F) |
| Genauigkeit bei Umgebungstemperatur 25 °C (77 °F) |
±0.020 % über gesamten Messbereich |
| Genauigkeit im Temperaturbereich -40 … 85 °C |
±0.12 % über gesamten Messbereich |
| Genauigkeit im Temperaturbereich -40 … 125 °C |
±0.25 % über gesamten Messbereich |
| Gegenspannung (I_OUT+ ↔ I_OUT-) |
±20 V |
| Sensorspeisung Ausgangsstrom |
1 mA, kurzschlussfest (Software-überwacht) |
| Messeingang CNT |
| Anzahl Eingänge |
|
| Speisung |
| Sensorspeisung |
|
| Galvanische Trennung |
| Messeingang ↔ Modulversorgung |
±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ CAN |
±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Gehäuse |
±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Messeingang |
±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Gerät |
| Eingänge |
4 |
| Genauigkeiten |
|
| Zulässige Eingangsspannung (Kanal) |
±100 V (dauerhaft), ±200 V (kurzzeitig, t < 2 ms) |
| Spannungsversorgung |
9 … 36 VDC |
| Schaltschwellen der Betriebsspannung |
Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3) |
| Leistungsaufnahme, typisch |
2.5 W |
| Arbeitstemperaturbereich |
-40 … 125 °C (-40 … 257 °F) |
| Lagertemperaturbereich |
-55 … 150 °C (-67 … 302 °F) |
| IP-Schutzart |
IP 67 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit |
5 ... 95 % |
| Betriebshöhe (über NN) |
55.000 Fuß / 16.764 m |
| Abmessungen |
B106 mm x H43 mm x T57 mm (4.17 in x 1.69 in x 2.26 in) |
| Gewicht |
410 g (0.90 lb) |
| Konfigurations-Schnittstelle |
Highspeed-CAN |
| Datenübertragungsrate |
Software einstellbar bis 1 Mbit/s (ISO 11898-2) |
| Gehäusematerial |
Aluminium, gold-eloxiert |
| Eingangsbuchsen |
Lemo ERA OS 304 |
| Status-LED |
Ja |
| Schutz gegen aggressive Flüssigkeiten |
|
| Elektrische Daten |
| Status-LED |
|
| Zubehör |
| Systemkabel |
620-561 M-PWR Term Kabel Büschel, 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS |
| Eingangskabel |
670-937 RTD 0S Kabel offen |
