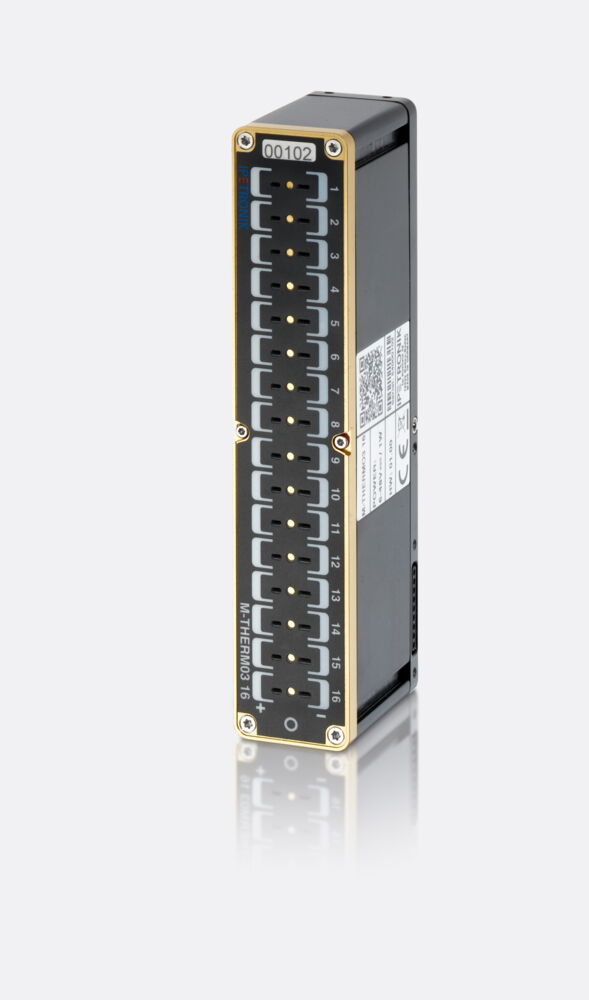

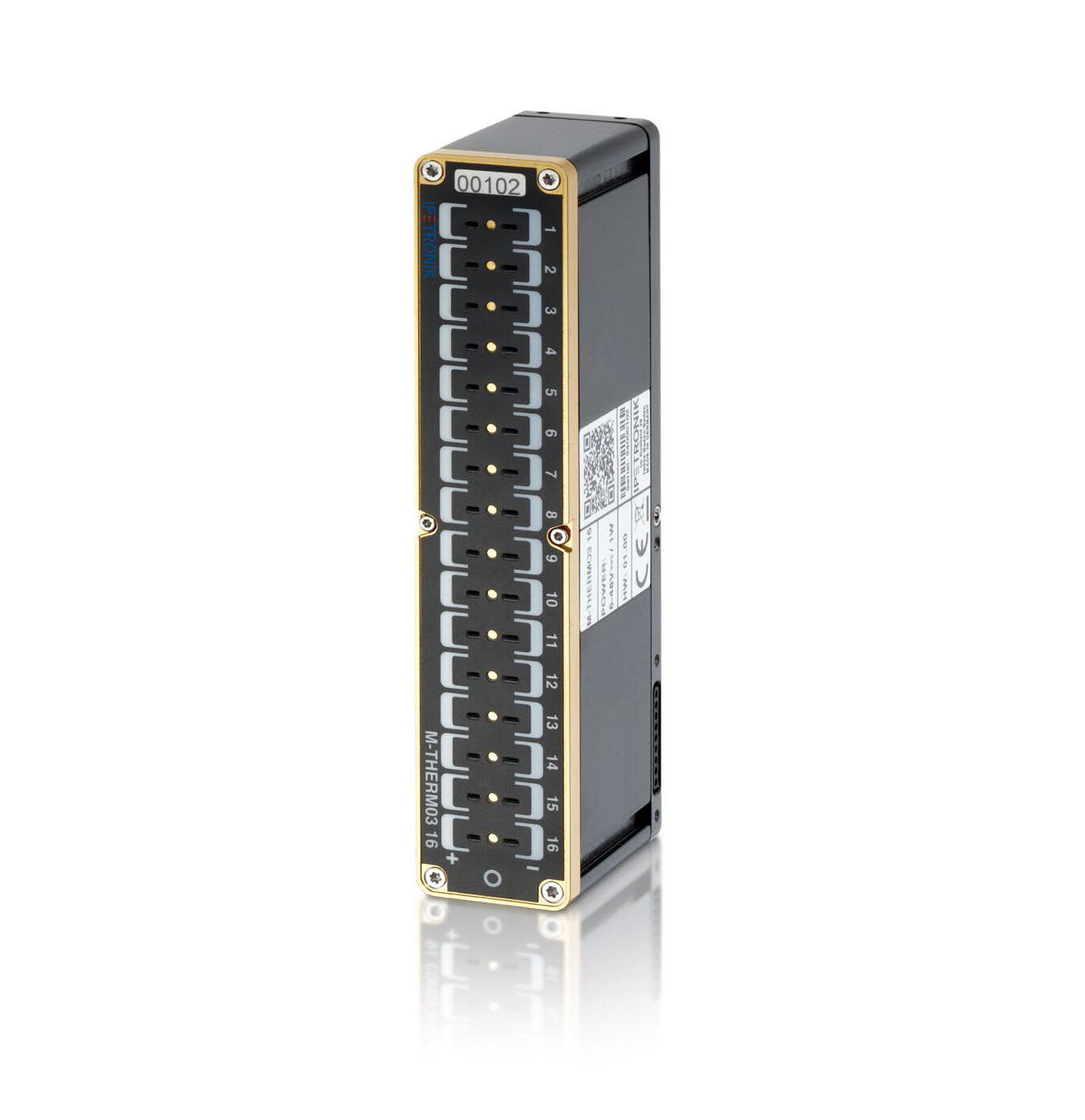

Mit dem neuen Temperatur-Messmodul M-THERMO3 16 läutet IPETRONIK eine neue Gerätegeneration ein. Als erstes Modul der „M3-Familie“ setzt es Maßstäbe im Bereich der modularen Messtechnik: die vom Thermoelementtyp frei wählbaren 16 Kanäle bieten mit einem hochauflösendem 24-Bit Analog-Digital-Wandler (ADC) ein Höchstmaß an Genauigkeit und Flexibilität. Das M-THERMO3 16 ist ultrakompakt, robust und besticht durch ein neues kabelloses und magnetisches Verbindungskonzept – das spart Zeit bei der Montage und bietet bestmögliche Sicherheit bei der Datenverbindung.

Besondere Eigenschaften

Hochauflösende 24-Bit-Technologie
Messdatenausgabe auf CAN-FD
Kabellose Systemverbindung → Verbindungskabel entfällt
Werkzeuglose, magnetische Verbindungstechnik
Kaltstellenkompensation für jeden Kanal
Ultrakompakte und robuste Bauweise

Datenblatt Produktbroschüre

Technische Daten

AD-Wandler	24 Bit (Sigma-Delta)
Kanal-Abtastraten	1 / 2 / 5 / 10 / min - 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 Hz
Eingänge	16
Spannungsversorgung	6 ... 59 VDC
Arbeitstemperaturbereich	-40 … 125 °C (-40 … 257 °F)
IP-Schutzart	IP 67 (ISO 20653 - 2013)

Messeingang allg. Eigenschaften
AD-Wandler	24 Bit (Sigma-Delta)
Spezialfunktionen	Mittelwertbildung Tiefe einstellbar (1-100)
Interne-Abtastrate	500 Hz
Kanal-Abtastraten	1 / 2 / 5 / 10 / min - 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 Hz
Summen-Abtastrate	3200 Hz
Hardwarefilter (statisch)	Genauigkeit ±25 %, 22 Hz 2. Ordnung
Eingangswiderstand	15 MΩ (Kein Einfluß der Sensorbrucherkennung)
Kanal-LED	Kanal-LED blinkt bei Konfiguration gelb, Farbliche Anzeige entsprechend des eingestellten Thermoelement Typs nach IEC/ANSI, Kanal-LED leuchtet in der Farbe des Thermoelementtyps für 10s nach der Initialisierung, Sensorbrucherkennung, Ja
Messeingang Temperatur
Messbereich Temperatur	Typ B (Pt30Rh/Pt6Rh) 0 … 1820 °C (32 … 3308 °F), Typ N (NiCrSi/NiSi) -270 … 1300 °C (-454 … 2372 °F), Typ R (Pt13Rh/Pt) -50 … 1768 °C (-58 … 3214 °F), Typ S (Pt10Rh/Pt) -50 … 1768 °C (-58 … 3214 °F), Typ E (NiCr/CuNi) -270 … 950 °C (-454 … 1742 °F), Typ C (W5Re/W26Re) 0 … 2320 °C (32 … 4208 °F), Typ J (Fe/CuNi) -210 … 1200 °C (-346 … 2192 °F), Typ K (NiCr/NiAl) -270 … 1372 °C (-454 … 2502 °F), Typ T (Cu/CuNi) -270 … 400 °C (-454 … 752 °F)
Messabweichung (Typ K)	Offset- und Skalierungsfehler: typ. ± 0.102 K: max. ± 0.304 K, Nullpunktdrift bei 23 °C bis 125 °C: max. ±2.780 mK/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.370 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0070 %, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 7.927 ppm/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 3.958 ppm/K
Messabweichung (Typ B)	Nullpunktdrift bei 23 °C bis 125 °C: max. ±6.237 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 1.143 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 3.848 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ±4.387 mK/K, Offset- und Skalierungsfehler: typ. ± 0.540 K: max. ± 1.621 K, Verstärkungsfehler bei 23 °C: max. ± 0,0498 %
Messabweichung (Typ C)	Nullpunktdrift bei 23 °C bis 125 °C: max. ±5.005 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0034 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ±3.469 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 3.669 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 7.646 ppm/K, Offset- und Skalierungsfehler: typ. ± 0.367 K: max. ± 1.101 K
Messabweichung (Typ E)	Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 7.210 ppm/K, Offset- und Skalierungsfehler: typ. ± 0.080 K: max. ± 0.240 K, Nullpunktdrift bei 23 °C bis 125 °C: max. ±2.579 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 3.543 ppm/K, Verstärkungsfehler bei 23 °C: max. ± 0.0024 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.156 mK/K
Messabweichung (Typ J)	Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 3.230 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.188 mK/K, Offset- und Skalierungsfehler: typ. ± 0.086 K: max. ± 0.258 K, Verstärkungsfehler bei 23 °C: max. ± 0.0019 %, Nullpunktdrift bei 23 °C bis 125 °C: max. ±2.621 mK/K, Verstärkungsdrift bei -40°C bis 23°C : max. ± 6.585ppm/K
Messabweichung (Typ N)	Nullpunktdrift bei 23 °C bis 125 °C: max. ±3.027 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 3.280 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.602 mK/K, Offset- und Skalierungsfehler: typ. ± 0.131 K: max. ± 0.394 K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 6.831 ppm/K, Verstärkungsfehler bei 23 °C: max. ± 0.0029 %
Messabweichung (Typ R)	Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 5.032 ppm/K, Nullpunktdrift bei 23 °C bis 125 °C: max. ±6.178 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 1.754 ppm/K, Verstärkungsfehler bei typisch: max. ± 0.0475 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ±4.763 mK/K, Offset- und Skalierungsfehler: typ. ±0.486 K: max. ± 1.460 K
Messabweichung (Typ S)	Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 2.092 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 5.492 ppm/K, Nullpunktdrift bei 23 °C bis 125 °C: max. ±6.094 mK/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ±4.680 mK/K, Verstärkungsfehler bei typisch: max. ± 0.0396 %, Offset- und Skalierungsfehler: typ. ± 0.477 K: max. ± 1.432 K
Messabweichung (Typ T)	Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.313 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0161 %, Nullpunktdrift bei 23 °C bis 125 °C: max. ±2.753 mK/K, Offset- und Skalierungsfehler: typ. ± 0.102 K: max. ± 0.305 K, Verstärkungsdrift bei 23 °C bis 125 °C : max. ± 2.662 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 5.956 ppm/K
Vertrauensintervall	3σ (Sigma)
Kennlinienlinearisierung	Numerisch interpoliert
Kaltstellenkompensation	Eine Kaltstelle je Kanal
Speisung
Sensorspeisung
Messeingang ↔ Modulversorgung	±100 V (dauerhaft), ±500 V (Stoßspannung)
Galvanische Trennung
Messeingang ↔ CAN	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Sensorspeisung	±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge	16
Genauigkeiten
Zulässige Eingangsspannung (Kanal)	Gerätesicherheit ±60 V (dauerhaft), zusätzlich ESD-Schutz, Bediensicherheit ±60 V (dauerhaft)
Spannungsversorgung	6 ... 59 VDC
Schaltschwellen der Betriebsspannung	Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch	1.2 W
Nennleistung, max.
Arbeitstemperaturbereich	-40 … 125 °C (-40 … 257 °F)
Lagertemperaturbereich	-55 … 150 °C (-67 … 302 °F)
IP-Schutzart	IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Betriebshöhe (über NN)	max. 5000m
Abmessungen	L165 mm x B33 mm x H58 mm (L6.50 in x B1.30 in x H2.28 in)
Gewicht	415 g (0.91 lb)
Konfigurations-Schnittstelle	Über CAN-FD oder X-Link (Tunneling) mit IPEmotion PC, RT, CAN-FD (ISO 11898-2-2016)) 125 kBit/s bis 5 MBit/s 64 Datenbytes
Datenübertragungsrate	Software einstellbar bis 5Mbit/s (ISO11898-2-2016)
Eingangsbuchsen	Miniatur TE-Stecker (DIN IEC 584, ANSI MC 96.1)
Ausgangsbuchsen	Federkontakt-Steckverbindung (9-pol)
Status-LED	Ja, Anzeige des Betriebszustands sowie Warnungen bei Unterspannung bzw. abgelaufener Kalibrierung
Schutz gegen aggressive Flüssigkeiten
Zubehör
Modul	IPE-HWI-M3-001 Montageplatte, IPE-HWI-M3-002 Montageplatte, IPE-COV-M3-001 Abdeckkappe
Systemkabel	623-508 M3-CAN/PWR Kabel, CAN/PWR 0B-5p., 623-502 M3-CAN/PWR Kabel, LOG Term, 623-503 M3-CAN/PWR Kabel, Mx-CAN/PWR, 623-509 M3-CAN/PWR Kabel, X-LINK/PWR, 623-507 M3-CAN/PWR Kabel, Büschel, 623-504 M3-CAN/PWR Kabel, M-CAN/PWR, 623-506 M3-CAN Kabel, SUB-D/9S Term, 623-500 M3-CAN/PWR Kabel, SubD9/S Term, Büschel, 623-511 M3-CAN Kabel, M-CAN/noPWR M-Weiche, 623-510 M3-CAN/ Kabel, CAN 1B-8p

Alle Daten anzeigen

Ultrakompakt, hochpräzise, kabellos

16 frei wählbare Messeingänge

Jetzt anfragen!

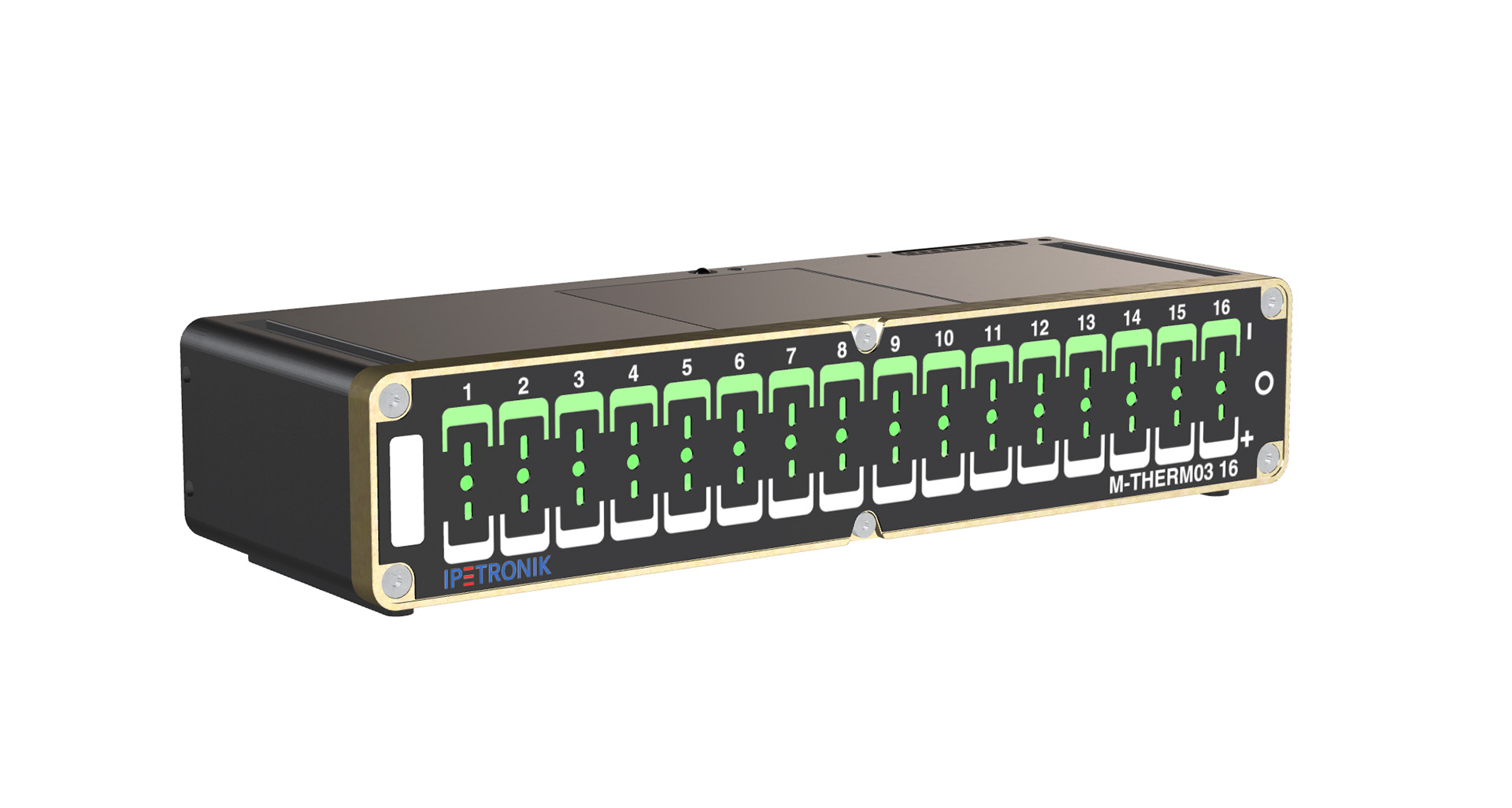

3D-Model Viewer
